• 吸收塔除雾器的选型与规划

  新闻来源：本站  时间:2018-08-23  点击量:

  　　SO2是形成大气污染的来历其一,电厂烟气中含有很多的SO2,因而,采纳有用的脱硫体系来操控烟气中的SO2含量.吸收塔是脱硫体系工程中的中心设备,它是运用石灰石―石膏湿法来脱去烟气中二氧化硫气体的重要设备,而除雾器是吸收塔内件的部件其一,除雾器的选型和规划对整个脱硫体系起着至关重要的作用.









  　　水平气流除雾器:装置在吸收塔水平出口烟道内,适用于水平气流的气液别离,有高的临界带着速度,使在水平烟道截面积较小情况下装置除雾器成为可能,顶限雾滴颗粒尺度小,能到达17μm.




  　　冲刷作用好,不易发作叶片阻塞;高的临界带着速度(7.2m/s),减小了吸收塔直径;冲刷体系(包含冲刷管的支撑结构)被整合进除雾器;装置便利,除雾器的装置支撑梁可用于修理行走运用,检修和保护愈加简略.

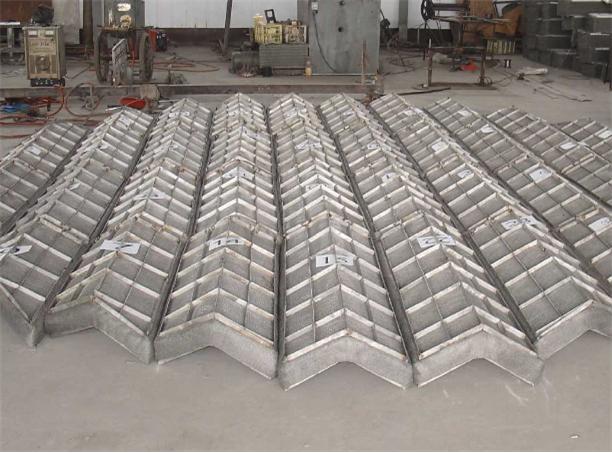

  　　折流板除雾器:运用挡板外表和液滴彼此碰击之后而将液滴凝集在一起.气体经过曲折的挡板,活动线型也跟着屡次改动,而液滴则由于惯性原因被碰击在挡板上而集合下来.一般情况下,相邻两片折流板的距离为20~30mm.装置方法不同,气体流速也不尽相同,水平装置时,气体流速为6~10m/s,笔直装置时,气体流速为2~3m/s.但假如气体流速过高时就会发生二次夹藏的现象.




  　　旋流板除雾器:气流在经过除雾器板片间的空地时就会变为旋转气流,气流中的液滴会由于惯性作用以视点向上作螺旋运动而且被射到外侧,在溢流槽内聚集,然后到达除雾作用,除雾功率也会到90%~99%.
